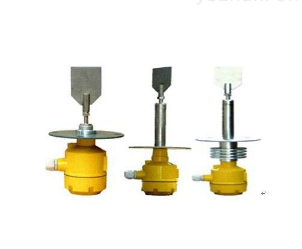

阻旋式高料位控制器GLW系列阻旋式高料位控制器GLW系列阻旋式高料位控制器GLW系列 产品简介 料位开关SAT-TC-1（10A/250VAC TILI SWITCH）是一种结构简单、使用方便、安全可靠的料流、料位检测器。其体积小、安装容易，坚固且抗腐蚀。用途：溜槽或转接处堵塞探测器；输送机皮带跑偏探测器；翻车机卸料探头；用于皮带和振动给料机缺料或无料探测。引进美国技术，内部元件进口。 用途 本产品广泛应用于冶金、电力、煤炭、水泥及港口等行业，是带式输送机重要的保护设备。本机之叶片是利用传动轴与离合器相接，在未接触物料时，马达保持正常运转，当叶片接触物料时，马达会停止运转，机构会同时输出一组信号而测出料位高度或料仓堵塞信号。是输煤自动化控制系统*的配套产品。 技术参数 工作电源：220VAC50/60HZ 耗电功率：<3W 接点容量：AC380V 3A,220V 5A 叶片转数：1转/分 物料温度：标准-20℃~+160℃ 测量介质：粉状或颗粒状物料 柔性度：耐磨橡胶弹簧柔性轴 钢丝绳：粉状或颗粒状物料 安装方式：G1 1/2 管螺纹、法兰连接 构造特点 本机壳体采用铸造铝合金压铸，具有强度高、耐冲击 壳体表面应用静电喷塑涂覆工艺、附着力强、涂层均匀、耐老化 全封闭性，*的油封设计可防止粉尘沿轴渗入 扭力稳定可靠，且扭力大小可调整，体积轻巧，安装容易 叶片承受过重的负荷，马达回转机构会自动打滑保证不受损坏 垂直安装于筒仓顶部，用于高、中低料位检测； 工作原理 本机采用同步微电机经减速后，带动检测叶片以每分钟一转的速度旋转。当被测物料的料位上升使叶片转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作，发出料位信号。随后另一个微动开关动作，切断电机电源使其停转。只要料位不变这种状态便一直保持下去。 当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力使其恢复原始状态。首先一个微动开关动作，接通电机电源使其旋转一周后使其旋转随后另一个微动开关发出无料位信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。 料位开关SAT-TC-1（10A/250VAC TILI SWITCH），又称煤流开关、水银开关、料位开关、堵煤开关、料位检测器 QJ83A QJ84 QJ83-1 QJ83 PC9A DQ44 DQ23 FMQJ65 QJ65 FMQJ60 QJ60 FMQJ36 QJ36 QJ32 FMQJ19 QJ19 FMQJ57 QJ57 FMQJ49a QJ49a FMQJ47 QJ47 FMQJ45 QJ45 FMQJ44a QJ44a MQJ44 QJ44 FMQJ43 QJ43 FMQJ42 QJ42 FMQJ31 QJ31 FMQJ26 FMQJ24 QJ26 FMQJ24 QJ24 FMQJ23b QJ23b FMQJ23a QJ23A FMQJ23 QJ23 YB2817 |
